Giám sát điểm nóng cuộn dây máy biến áp

Nội dung trang chi tiết

Thiết bị giám sát điểm nóng cuộn dây máy biến áp SUN-IGuard{2}}612 cung cấp phép đo trực tiếp,-theo thời gian thực về nhiệt độ điểm nóng trong cuộn dây máy biến áp-ngúng trong dầu. Với khả năng chống EMI/RFI tuyệt vời và khả năng cách điện cao áp, hệ thống này đảm bảo giám sát đáng tin cậy trong điều kiện tải động đồng thời khắc phục các hạn chế về độ an toàn và độ chính xác của các thiết bị đo nhiệt độ điện truyền thống.

• Đo trực tiếp và chính xác: Đo nhiệt độ dây dẫn cuộn dây trực tiếp với độ chính xác ± 1 độ, đảm bảo kết quả đáng tin cậy.
• Thiết kế thực sự an toàn: Có cảm biến sợi quang thạch anh-miễn dịch EMI, đảm bảo hoạt động-chống cháy nổ trong môi trường-điện áp cao.
• Độ tin cậy-dài hạn: Cung cấp độ ổn định tuyệt vời với hiệu suất-không bị trôi và mức bảo trì tối thiểu.
• Tích hợp liền mạch: Hỗ trợ các giao thức truyền thông tiêu chuẩn để tích hợp lưới điện thông minh dễ dàng.

Cấu hình cho một bộ duy nhất như sau:

Giám sát điểm nóng cuộn dây máy biến áp

1. Việc lắp đặt và bảo trì cáp quang phải được thực hiện bởi các kỹ thuật viên được đào tạo nghiêm ngặt. Tránh kéo căng, ép hoặc xoắn sợi. Bán kính uốn của sợi phải lớn hơn 40mm.

2. Trong quá trình lắp đặt, luôn tránh để sợi chịu áp lực lớn, kẹp chặt hoặc hư hỏng do các vật sắc nhọn.

3. Trong quá trình triển khai cáp quang, không được xoắn, thắt nút hoặc kẹp ngược{1}}.

4. Giữ chắc đầu nối ST cáp quang trong tay; đừng vung nó.

5. Khi cáp quang đi qua một góc nhọn phải sử dụng vỏ bọc uốn dẻo hoặc thiết bị dẫn hướng khác.

6. Cáp quang khi đi qua lớp vỏ ngoài phải đi qua ống nhựa bảo vệ có lỗ bảo vệ hoặc ống loe linh hoạt.

7. Phần cáp quang thừa phải được cuộn thành vòng có bán kính lớn hơn 10 cm và cố định chắc chắn.

8. Khi chưa kết nối đầu nối cáp quang, cả hai đầu phải được đậy bằng nắp bảo vệ để tránh bụi tích tụ.

9. Khi tháo rời máy phát, trước tiên phải tháo cáp quang và cố định chắc chắn đầu nối cáp quang trước khi tháo rời máy phát.

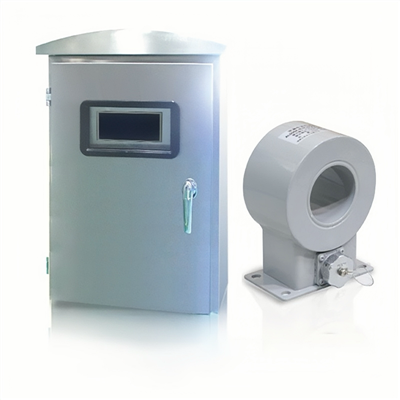

Bộ giám sát dòng điện nối đất lõi biến áp rất dễ cài đặt; nó chỉ yêu cầu đặt một giá đỡ ở vị trí thích hợp trên thanh cái nối đất lõi sắt.

Trong quá trình-lắp đặt tại chỗ, hãy cố định cảm biến vào giá đỡ từ điểm kết nối thanh cái bằng đồng, đảm bảo rằng thanh cái bằng đồng đi qua nó mà không tiếp xúc.
